Rama dwuprzęsłowa z trzema różnymi rodzajami sił

Projekt ramy statycznie wyznaczalnej, w której zostały obliczone reakcje podporowe oraz siły wewnętrzne w poszczególnych prętach. Podpierają ją dwie podpory przegubowe i rozdziela ją na dwie części przegub w punkcie B. Obciążona jest trzema różnymi rodzajami sił zewnętrznych. Wszystko widać na schemacie. Zapraszam do zapoznania się z poniższym przykładem.

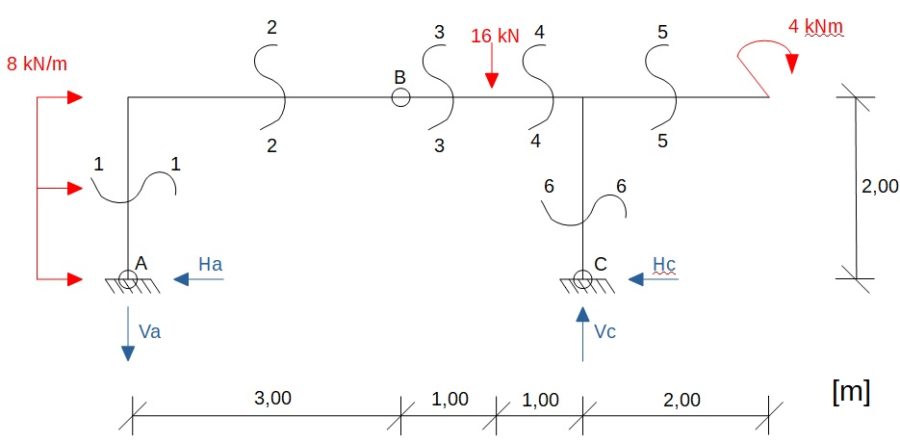

Zawartość projektu przedstawia się następująco schemat statyczny obliczanej ramy oraz obliczenie reakcji podporowych. Obliczania sił wewnętrznych we wszystkich 6 tarczach wraz z rysunkami, wzorami, obliczeniami i komentarzami, jeśli takowe były potrzebne. Jedynie nie zostały narysowane wykresy sił wewnętrznych.

 1. Obliczenie reakcji podporowych

\begin{array}{l}
\sum {{M_A} = 0} \\
 - {V_C}*5 + 8*2*1 + 16*4 + 4 = 0\\
 - 5{V_C} + 16 + 64 + 4 = 0\\
 - 5{V_C} =  - 84/:( - 5)\\
{V_C} = 16,80kN
\\
\\
\\
\sum {y = 0} \\
 - {V_A} - 16 + 16,8 = 0\\
{V_A} = 0,80kN
\end{array}
