Rama dwuprzęsłowa statycznie wyznaczalna
Rama dwuprzęsłowa statycznie wyznaczalna. Przykład obliczenia sił wewnętrznych w schemacie ramowym. Projekt składa się z kilku tarcz, do policzenia siły wewnętrzne.
Przykład obliczenia sił wewnętrznych w schemacie ramowym. Projekt składa się z kilku tarcz, w którym trzeba obliczyć siły wewnętrzne. Pręty obciążone są trzema rodzajami sił, a są to moment zginający, siła skupiona oraz rozłożona prostokątna.

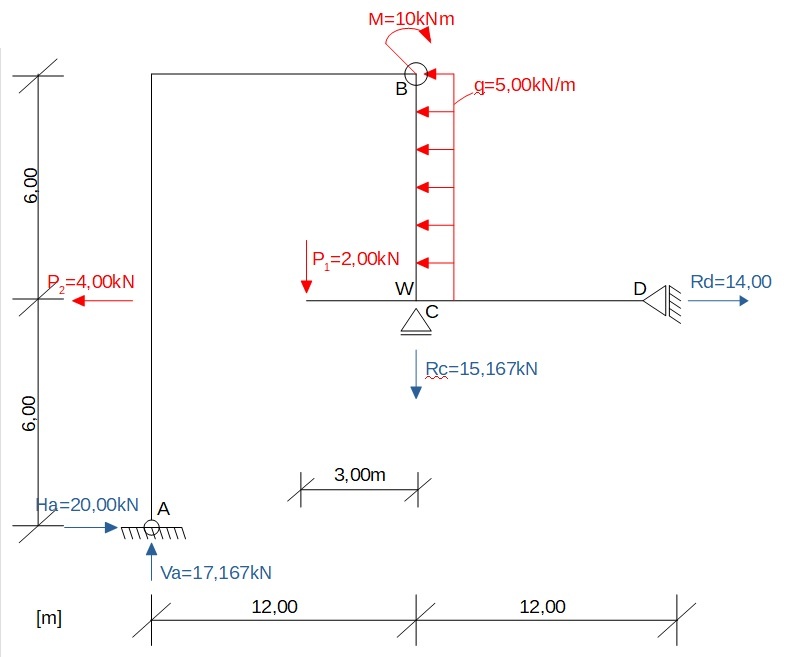

Projekt przedstawia schemat statyczny obliczanego projektu oraz obliczanie reakcji podporowych. Obliczania reakcji podporowych zostało zakończone poprzez sprawdzenie poprawności ich obliczenia. Następnie zostały obliczone siły wewnętrznych. Przedstawienie schematu z podziałem na tarcze, na jakie musimy podzielić belkę w celu obliczenia sił wewnętrznych. Ostatnimi krokami było narysowanie wykresów sił wewnętrznych, czyli sił osiowych (normalnych), tnących oraz momentów zginających. Ostatni punkt to sprawdzenie poprawności obliczenia sił wewnętrznych jako sprawdzenie statyczne w węźle W.
