Obciążenie stałe drewnianego wiązara dachowego
Spis treści
Obciążenie stałe drewnianego wiązara dachowego. Zebranie obciążenia od obciążenia pasa górnego, dolnego oraz wpływ obciążenia od ciężaru własnego dachu.

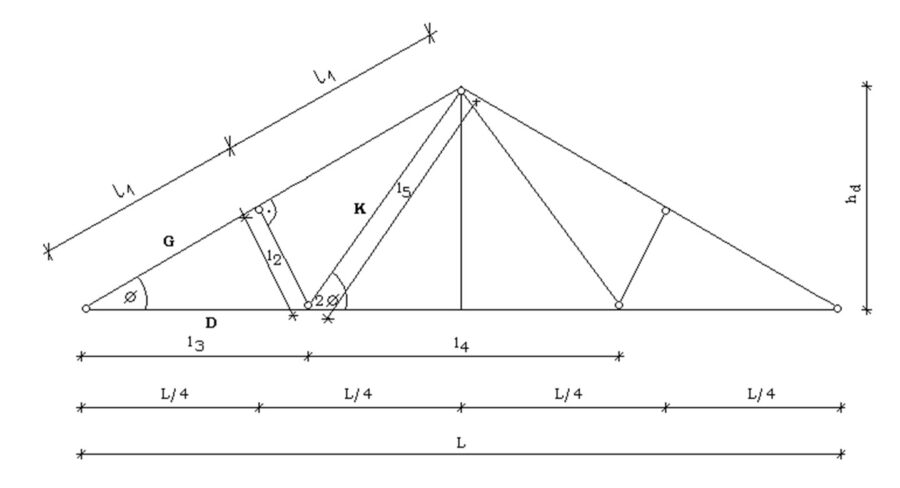

Schemat i geometria układu.
Rozpiętość dachu: L = 11800,00mm
Wysokość dźwigara: hd = 1/5 * L = 1/5 * 11800 = 2360,00mm
Kąt nachylenia połaci dachowej: tgφ = hd / 0,5 * L = 2360 / 0,5 * 11800 = 0,4
φ = 21,8°
L / 4 = 11800 / 4 = 2950mm
Pas górny
Obciążenia stałe dachu (stałe pasa górnego)
Pas dolny
Obciążenia stałe dachu (stałe pasa dolnego)
Ciężar własny dachu
Obciążenia od ciężaru własnego dachu.
