Stadium realizacji płyty zespolonej – zebranie i zestawienie obciążeń. Zebranie realnego obciążenia wymaganego do przeprowadzenia obliczeń statycznych w celu określenia wielkości sił wewnętrznych.

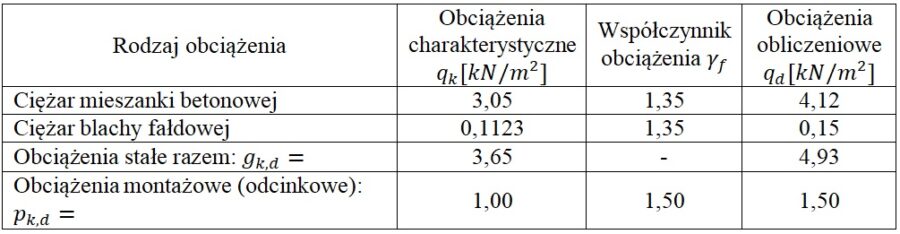

Zebranie obciążeń
Pole przekroju betonu przypadające na jedno żebro blachy:
Średnia grubość płyty to 12,20 cm.
Ciężar świeżej mieszanki betonowej (przyjęto ciężar betonu 25kN/cm2)
A_b *25 = 0,122112*25 = 3,05kN/m^2
Posiadając zestawione obciążenia jesteśmy w stanie, przy pomocy tablic Winklera, obliczyć siły wewnętrzne działające w blasze podczas realizacji konstrukcji.
