Określenie współczynnika zwichrzenia.
W strefie podporowej, gdzie ściskaniu podlega pas dolny, występuje możliwość zwichrzenia, czyli utraty płaskiej postaci zginania.
W rozpatryanym przypadku szczegółowe sprawdzenie nie jest wymagane, ponieważ:
– długość przyległych przęseł jest jednakowa,
– przęsła są równomiernie obciążone, a udział obliczeniowych obciążeń stałych przekracza 40% obliczeniowych obciążeń całkowitych,
– górny pas elementu stalowego jest połączony za pomocą łączników z płytą zespoloną,
– płyta jest również połączona z innym elementem podpieranym, równoległym do rozpatrywanej belki,

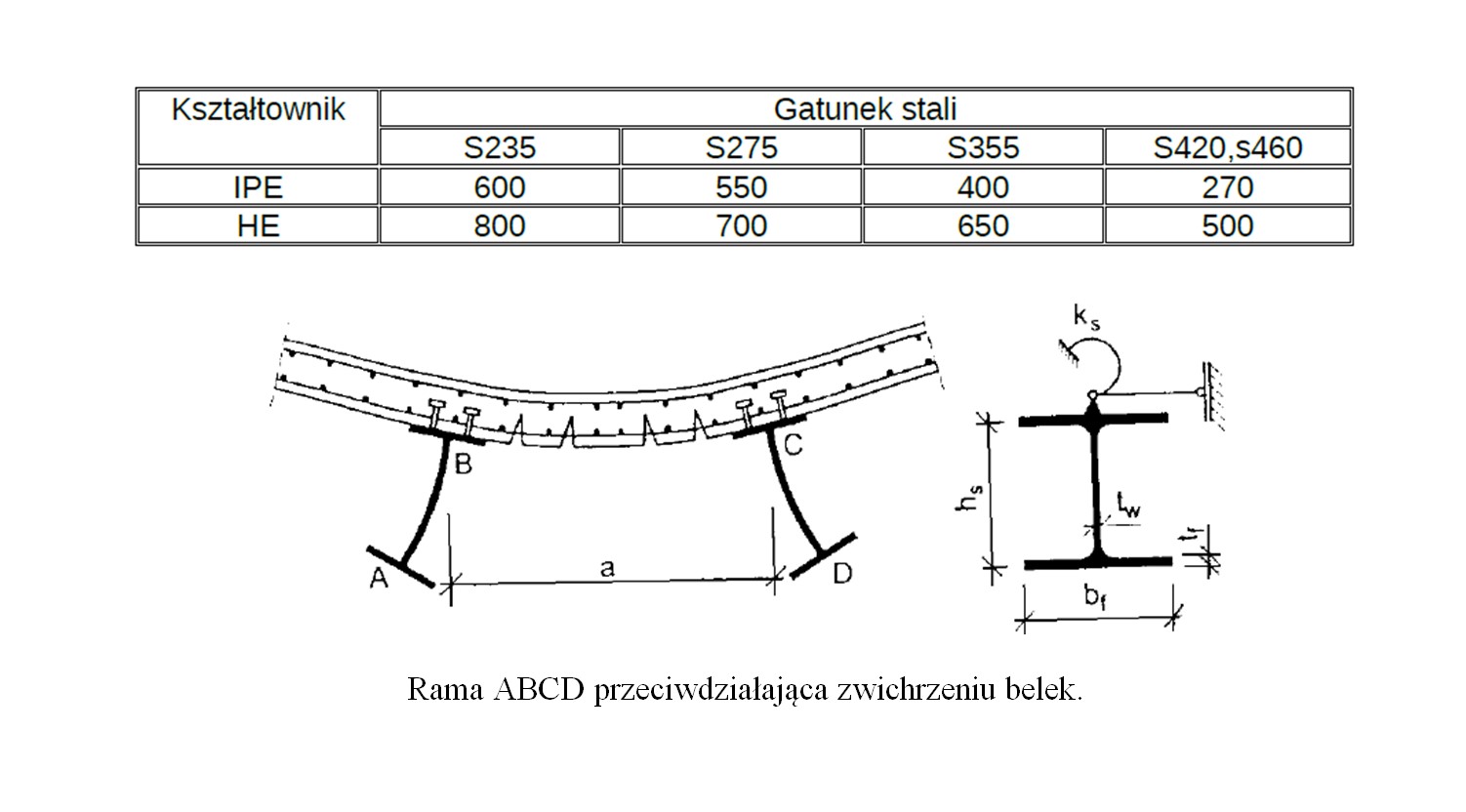

– płyta tworzy wraz z podpieranym elementem ramę (Rys. 3.7.),
– na każdej podporze elementu stalowego jego pas dolny jest zabezpieczony przed przesunięciem, a środnik usztywniony żenrami,
– zastosowany kształtownik spełnia wymagania określone w tablicy poniżej:
