Siły wewnętrzne w ścianach.
Siły charakterystyczne w węzłach.
P_{1,g,k} = 1,77kN\frac{{P_{1,g,k} }}
{2} = \frac{{1,77}}
{2} = 0,89kN
P_{2,g,k} = 2,53kNP_{2,g,k} ' = 2,53 \cdot \frac{{0,5 \cdot 3,422}}
{{0,5 \cdot (3,422 + 4,956)}} = 1,03kN
P_{1,Sk} = 3,45kN\frac{{P_{1,Sk} }}
{2} = \frac{{3,45}}
{2} = 1,73kN
W_{1,k} = 1,04kN\frac{{W_{1,k} }}
{2} = \frac{{1,04}}
{2} = 0,52kN
Reakcje obliczeniowe dźwigara na ściany.
R_{2d} = \frac{{P_{1,g,k} \cdot \gamma _{fg} \cdot (6 \cdot \frac{L}
{4}) + P_{2,g,k} \cdot \gamma _{fg} \cdot (l_3 + l_3 + l_4 ) + P_{1,Sk} \cdot \gamma _{fp} \cdot (6 \cdot \frac{L}
{4}) + W_{1,k} \cdot \gamma _{fp} \cdot \psi _{01} \cdot (l_1 + l_1 )}}
{L} +
+ P_{2,g,k} ' \cdot \gamma _{fg} + \frac{{P_{1,g,k} }}
{2} \cdot \gamma _{fg} + \frac{{P_{1,Sk} }}
{2} \cdot \gamma _{fp}
R_{2d} = 20,45kN\sum {Y = 0} \sum {P_{i,y,k} \cdot \gamma _{fi} + R_{2d} + R_{1d} = 0} \sum {P_{i,y,d} = } - \cdot (P_{2d} + \frac{{P_{w1d} }}
{2} \cdot \cos \phi + \frac{{P_{1d} }}
{2} + P_{1d} + P_{w1d} \cdot \cos \phi + P_{1d} + \frac{{P_{w1d} }}
{2} \cdot \cos \phi + P_{1d} + P_{2d} + \frac{{P_{1d} }}
{2})
\sum {P_{i,y,d} = } - 40,02kNR_{1d} = 19,57kNObciążenie na 1mb ściany (obliczeniowe) dla rozstawu dźwigarów a=1,30m z dachu:
q_{vd} = \frac{{R_{1d} }}
{a}
q_{vd} = \frac{{19,57}}
{{1,30}} = 15,05kN/m

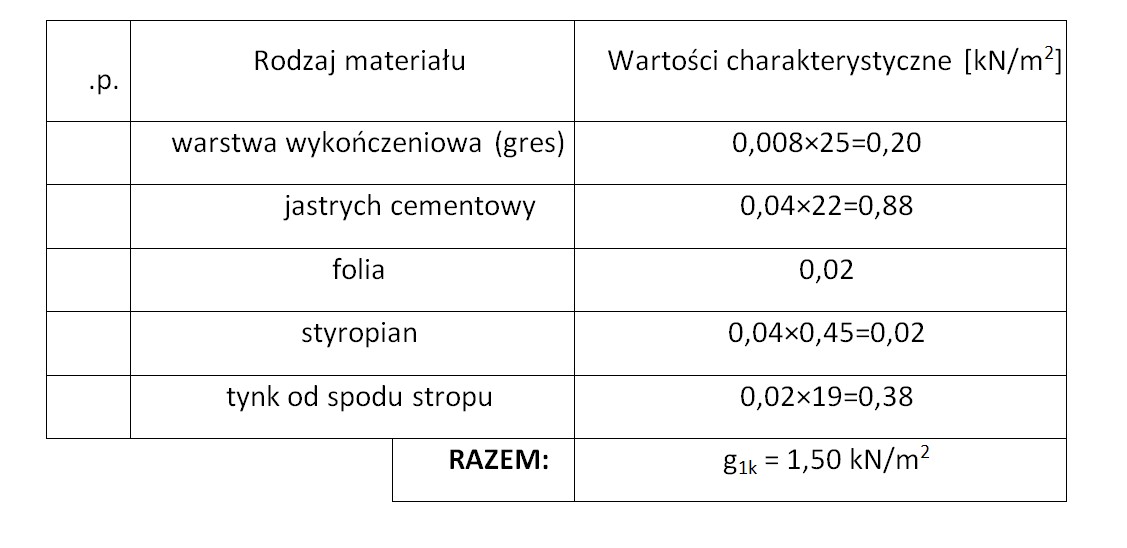

Obciążenia stałe charakterystyczne ze stropów od posadzek:
Ciężar własny stropu DZ-4:
g2k = 2,96 kN/m2

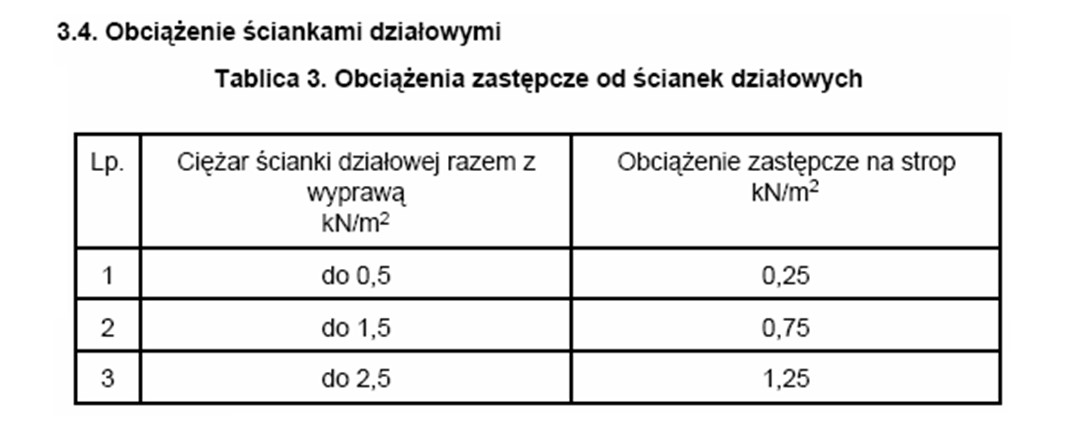

Obciążenie zastępcze od ścianek działowych.
Ścianki z cegły dziurawki 12cm o dowolnym ustawieniu na stropie:
– ciężar 1m2 ścianki:
g2k = (0,12*14,5+0,015*2*19)*1*1 = 2,31 kN/m2
-obciążenie zastępcze stropu:
PN-B-02003
Jeśli:
h_k > 2,65 \to \frac{{h_s }}
{{2,65}}g_{3k} = 1,25 \cdot \frac{{3,60}}
{{2,65}} = 1,70kN/m^2
– obciążenie zmienne stropu:
pk = 3,00 kN/m2
