Nośność muru w przekroju 3-3.

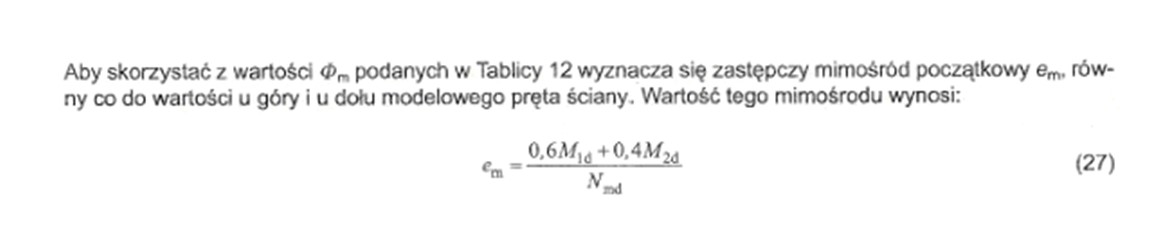

Mimośród od obciążeń w środkowej partii ściany:

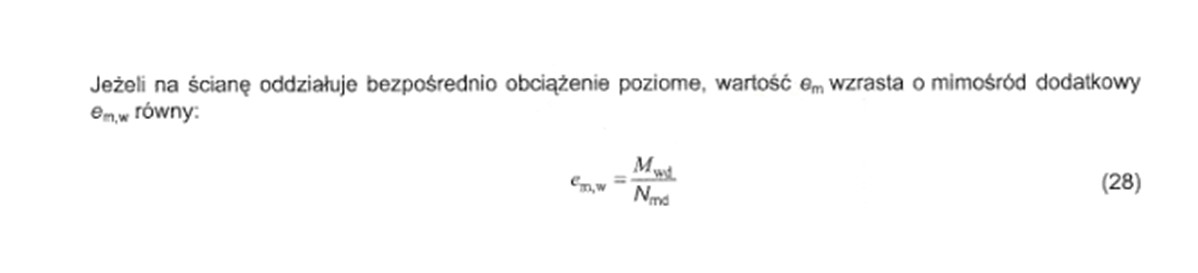

Mimośród dodatkowy:

Ostatecznie:

e_m  = \frac{{M_{md}  + M_{mw} }}
{{N_{md} }}

M_{md}  = 0,6 \cdot M_{1d}  + 0,4 \cdot M_{2d}  = 0,6 \cdot 2,54 + 0,4 \cdot 0,60 = 1,76kNm

M_{mw}  = M_k  \cdot \gamma _f  \cdot \psi _{01}  = 1,88 \cdot 1,50 \cdot 0,6 = 1,69kNm

e_m  = \frac{{1,76 + 1,69}}
{{35,80}} = 0,10m

Efektywna wysokość ściany:

h_{eff}  = h \cdot \delta _h  \cdot \delta _n

gdzie:
h – wysokość kondygnacji w świetle stropu; h=3,60-0,24=3,36 m

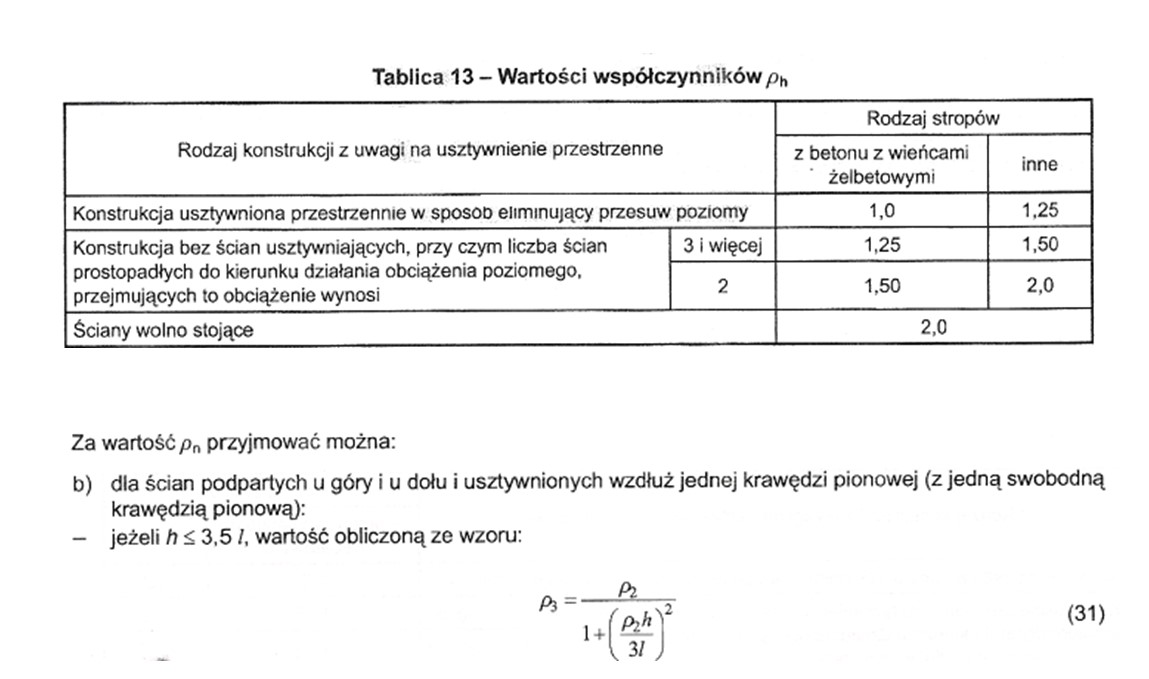

δ_h– współczynnik zależny od przestrzennego usztywnienia budynku wg Tablicy 13. [5] ; dla stropów nieżelbetowych δ_h=1,50
δ_n– współczynnik zależny od usztywnienia ściany wzdłuż trzech (p₃) krawędzi

gdzie:
l = 3 * h_k ; δ₂=1 dla modelu przegubowego

\rho _3  = \frac{1}
{{1 + \left( {\frac{{1 \cdot 3,36}}
{{3 \cdot 3 \cdot 3,36}}} \right)^2 }} = 0,9

Smukłość ściany:

h_{eff}  = 3,36 \cdot 1,50 \cdot 0,9 = 4,53m

Współczynnik redukcyjny wyrażający wpływ efektów drugiego rzędu na nośność ściany, zależny od wielkości mimośrodu całkowitego działania wypadkowej siły pionowej w środkowym przekroju ściany e₀ = e_m ; smukłości ściany h_eff /t ; zależności σ(ε) muru i czasu działania obciążenia

\phi _m  = \left[ \begin{gathered}
  \alpha _{c,\infty }  \ \\
  \frac{{e_m }}
{t} \ \\
  \frac{{h_{eff} }}
{t} \ \\
\end{gathered}  \right.

gdzie:
α_c,∞ – cecha sprężystości muru pod obciążeniem długotrwałym

(wzór 9 PN-B-03002:2007)

α_c,∞ – cecha sprężystości muru; dla murów wykonanych na zaprawie f_m≥5MPa α_c=1000
η_E – współczynnik uwzględniający zmniejszenie pełzania muru pełzanie muru na skutek redystrybucji sił wewnętrznych w konstrukcji oraz stosunek obciążenia działającego długotrwale do obciążenia całkowitego elementu konstrukcji murowej;  η_E = 0,3.
φ_∞ – końcowa wartość współczynnika pełzania;  φ_∞ = 1,5

\alpha _{c,\infty }  = \frac{{1000}}
{{1 + 0,3 \cdot 1,5}} = 690,0

\left. \begin{gathered}
  \alpha _{c,\infty }  = 690,0 \ \\
  \frac{{e_m }}
{t} = \frac{{0,10}}
{{0,38}} = 0,26 \ \\
  \frac{{h_{eff} }}
{t} = \frac{{4,53}}
{{0,38}} = 11,92 \ \\
\end{gathered}  \right] \to \varphi _m  = 0,32

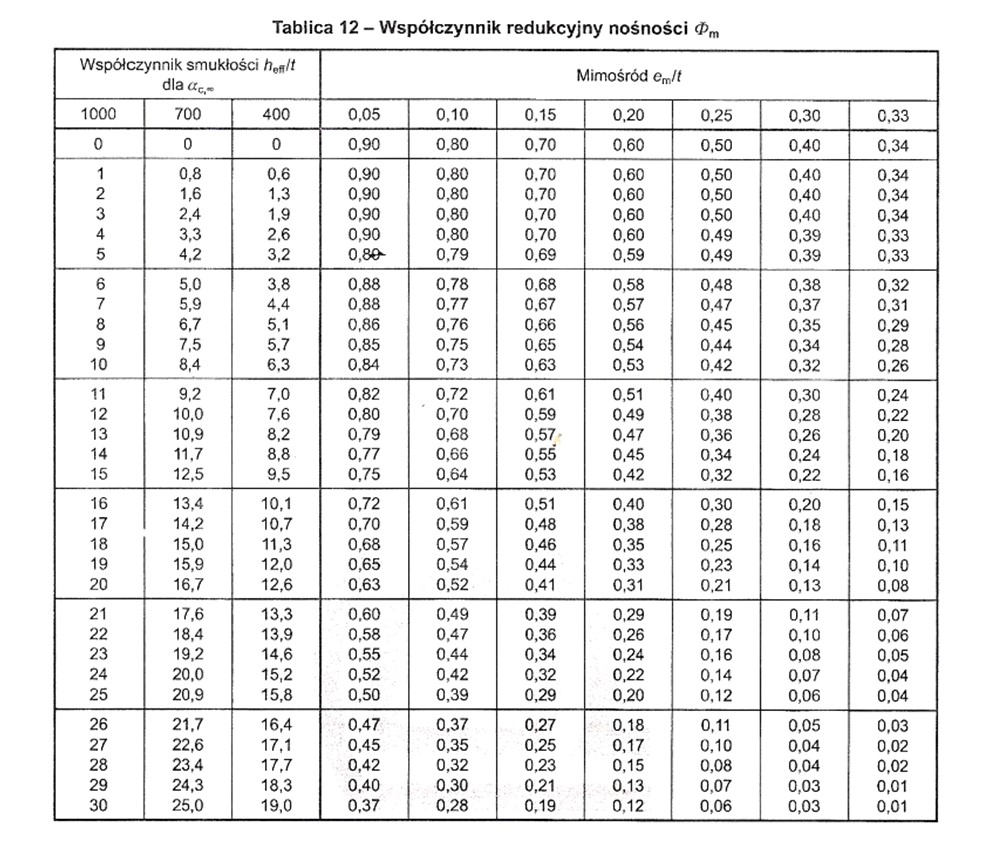

(wg PN-B-03002:2007, Tabl.12)

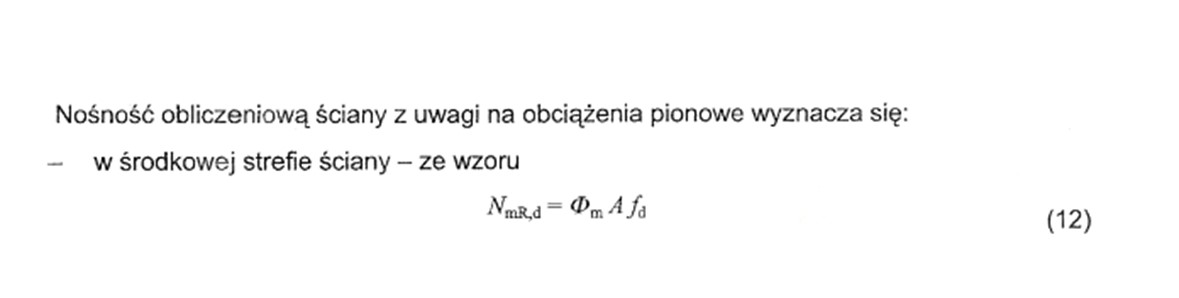

Nośność muru:

N_{mRd}  > N_{md}

N_{mRd}  = \phi _m  \cdot f_d  \cdot A_d  = 0,32 \cdot 2,88 \cdot 10^3  \cdot 0,38 = 350,21kN/m > N_{md}  = 35,80kN/m

-warunek został spełniony.
