Nośność muru w przekroju 3-3
Mimośród od obciążeń w środkowej partii ściany:
e_m = \frac{{M_{md} }}
{{N_{md} }} + \frac{{M_{wd} }}
{{N_{md} }} + e_a
\frac{{M_{md} }}
{{\frac{1}
{{10}} \cdot h_k }} = \frac{{M_{1d} }}
{{\frac{1}
{2} \cdot h_k }}
M_{md} = 0,2 \cdot M_{1d} = 0,2 \cdot 10,73 = 2,15e_m = \frac{{2,15 + 0,84}}
{{187,22}} + 0,0112 = 0,03
Efektywna wysokość ściany:
h_{eff} = h \cdot \delta _h \cdot \delta _n gdzie:

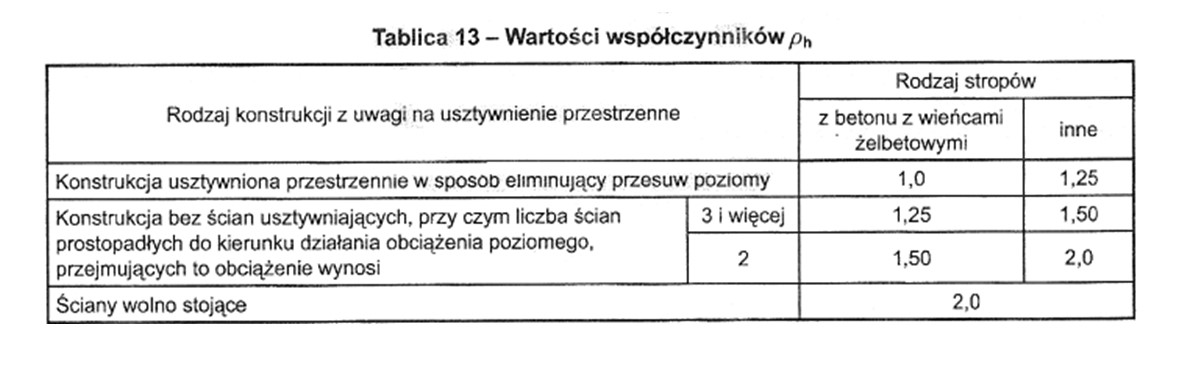

δh – uwzględnia warunki podparcia muru na krawędzi poziomej; dla stropów żelbetowych δh = 1,25 (wg Tablicy 13.)
\rho _3 = \frac{1}
{{1 + \left( {\frac{{1 \cdot 3,36}}
{{3 \cdot 3 \cdot 3,36}}} \right)^2 }} = 0,9
Smukłość ściany:
h_{eff} = 3,36 \cdot 1,25 \cdot 0,9 = 3,78m\phi _m = \left[ \begin{gathered}
\alpha _{c,\infty } \ \\
\frac{{e_m }}
{t} \ \\
\frac{{h_{eff} }}
{t} \\\
\end{gathered} \right.
\left. \begin{gathered}
\alpha _{c,\infty } = 690,0 \\
\frac{{e_m }}
{t} = \frac{{0,03}}
{{0,38}} = 0,08 \ \\
\frac{{h_{eff} }}
{t} = \frac{{3,78}}
{{0,38}} = 9,95 \\\
\end{gathered} \right] \to \varphi _m = 0,76

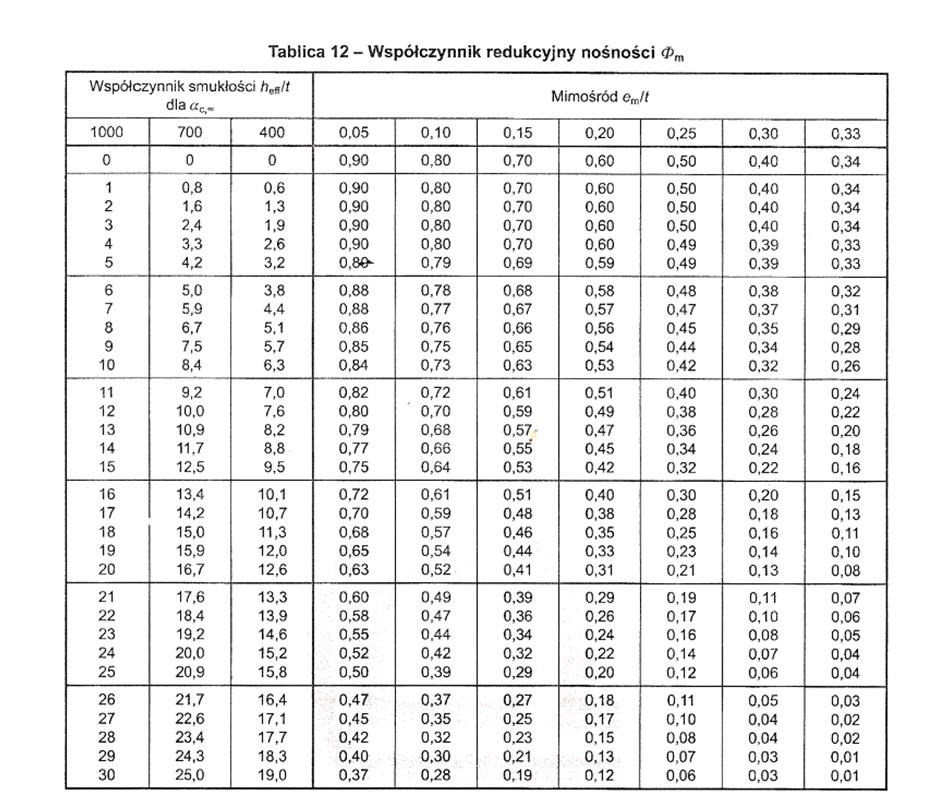

(wg PN-B-03002:2007, Tabl.12)
Nośność muru:
N_{mRd} '' > N_{md} ''N_{mRd} '' = \phi _m \cdot f_d \cdot A_d = 0,76 \cdot 2,88 \cdot 10^3 \cdot 0,38 = 831,74kN/m > N_{md} '' = 187,22kN/m-warunek został spełniony.
