Nośność muru w przekroju 1-1.
Mimośród od obciążeń w górnej partii ściany:
e_1 = \frac{{M_{1d} }}
{{N_{1d} }} \to M_{1d} = N_{1d} *e_1
M_{1d} = N_{sd} \cdot (0,4 \cdot t + e_a ) + N_d ' \cdot e_a e_1 = \frac{{15,05 \cdot (0,152 + 0,0112) + 3,08 \cdot 0,0112}}
{{18,13}} = 0,14m

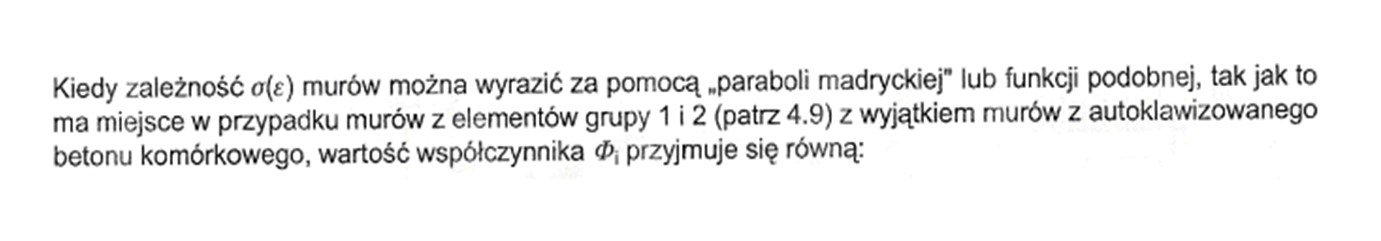

M_{1d} = 18,13 \cdot 0,14 = 2,54kNmwspółczynnik wyboczeniowy (dla elementu murowego grupy 1):
\phi _1 = 1 - \frac{{2 \cdot e_1 }}
{t}
\phi _1 = 1 - \frac{{2 \cdot 0,14}}
{{0,38}} = 0,26

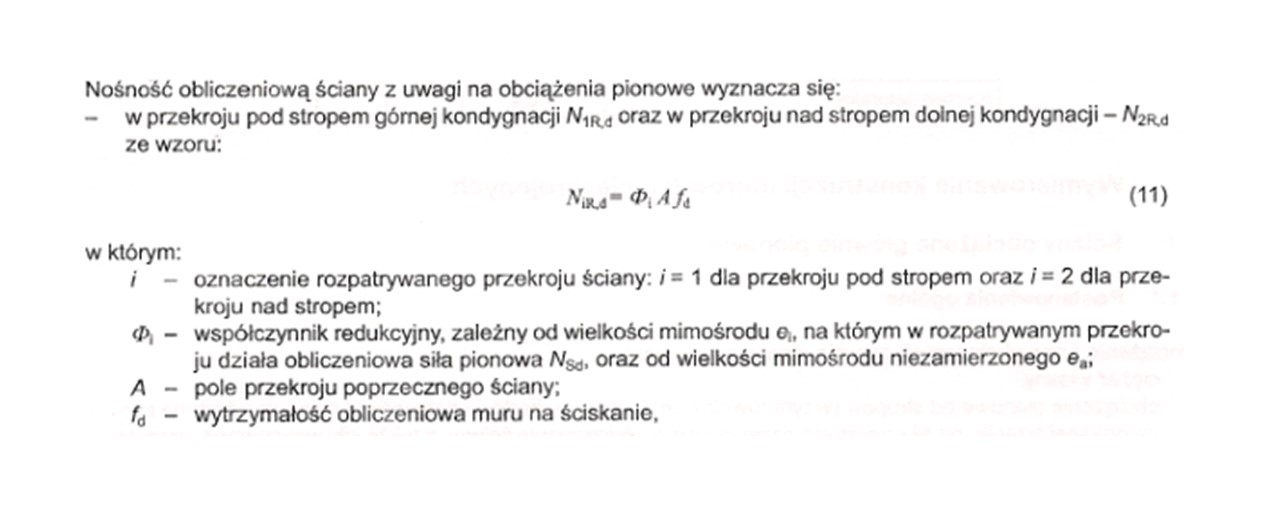

Nośność muru:
N_{1Rd} > N_{1d} N_{1Rd} = \phi _1 \cdot f_d \cdot A_d = 0,26 \cdot 2,88 \cdot 10^3 \cdot 0,38 = 284,54kN/m > N_{1d} = 18,13kN/m-warunek został spełniony.
