Tablica ceowników U

Ceowniki U – Opis

Europejskie zwykłe ze zbieżnymi stopkami
Ceowniki, jak sama nazwa wskazuje jest to grupa kształtowników, która swoim przekrojem przypomina literę C. Są to wyroby hutnicze, gięte z metalu lub walcowane i w zależności od temperatury przy wytwarzaniu wyróżniamy zimnogięte lub gorącowalcowane. Przekroje charakteryzują się szerokim wachlarzem wymiarów co sprawia, że są one uniwersalnymi kształtownikami znajdującymi zastosowanie w wielu gałęziach przemysłu czy budownictwa.
Stosowane oznaczenia to U HHxBBxT_w, przy czym
HH – wysokość przekroju
BB – szerokość przekroju
T_w – grubość środnika
Standardy według: EN 10279: 2000
Tolerancje według EN 10279: 2000
Powierzchnia według: EN 10163-3: 2004

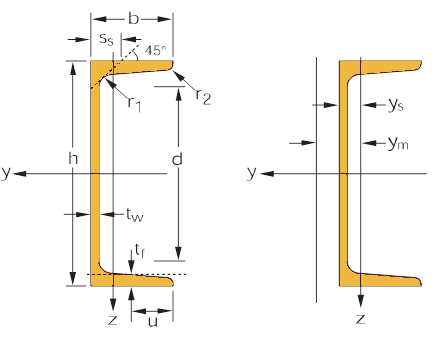

Ceowniki U – Przekrój, widok profilu

Ceowniki U – Wymiary

Symbol	Wymiary								Pole przekroju	Ciężar
	h	b	tw	tf	r1	r2	d	ss	A	G
	mm	mm	mm	mm	mm	mm	mm	mm	cm2	kg/m
U 40 x 20 x 4	40	20	4	5,5	5	2,5	18,8	12,5	3,38	2,65
U 40 x 20 x 5	40	20	5	5,5	5	2,5	19	13,4	3,66	2,87
U 50 x 25 x 5	50	25	5	6	6	3	25,7	14,6	4,92	3,86
U 60 x 30 x 6	60	30	6	6	6	3	35,5	15,8	6,46	5,07
U 65 x 42 x 5.5	65	42	5,5	7,5	7,5	4	33,7	18,0	9,03	7,09



Ceowniki U – Własności statyczne

Symbol	Oś y-y					Oś z-z
	Iy	Wel,y	Wpl,y	iy	Avz	Iz	Wel,z	Wpl,z	iz	It	Iw	ys	ym
	cm4	cm3	cm3	cm	cm2	cm4	cm3	cm3	cm	cm4	cm6	cm	cm
U 40 x 20 x 4	7,43	3,72	4,69	1,48	1,71	1,14	0,86	1,63	0,58	0,31	2	0,68	1,15
U 40 x 20 x 5	7,58	3,79	4,91	1,44	1,96	1,14	0,86	1,65	0,56	0,39	3	0,67	1,01
U 50 x 25 x 5	16,8	6,73	8,52	1,85	2,52	2,49	1,48	2,84	0,71	0,59	9	0,81	1,34
U 60 x 30 x 6	31,6	10,5	13,3	2,21	3,54	4,51	2,16	4,19	0,84	0,89	24	0,91	1,50
U 65 x 42 x 5.5	57,5	17,7	21,7	2,52	3,68	14,1	5,07	9,38	1,25	1,61	82	1,42	2,60



Ceowniki U – Symbole i wyjaśnienie

Poniżej znajduje się lista zawierająca wykaz symboli wraz z ich wyjaśnieniem.

Osie
y-y – oś przekroju poprzecznego
z-z – oś przekroju poprzecznego

Wymiary
h – wysokość przekroju, [mm]
b – szerokość przekroju, [mm]
t_{f –} grubość stopki, [mm]
t_{w –} grubość środnika, [mm]
r – promień zaokrąglenia naroża, [mm]
r₁ – promień zaokrąglenia naroża, [mm]
r₂ – promień zaokrąglenia brzegu, [mm]
d – wysokość prostej części środnika, [mm]
A – pole powierzchni przekroju [cm²]
G – ciężar kształtownika na 1,00 metrze długości [kg/m]


Właściwości statyczne
I_{y –} moment bezwładności przekroju względem osi y-y, [cm⁴]
W_el,y – moduł sprężystości, wskaźnik wytrzymałości przekroju względem osi y-y [cm³]
W_pl,y – moduł plastyczności, wskaźnik oporu plastycznego względem osi y-y [cm³]
i_y – promień bezwładności względem osi z-z, [cm]
A_vz – pole przekroju czynnego przy ścinaniu, [cm²]
I_z – moment bezwładności przekroju według osi z-z, [cm⁴]
W_el,z – moduł sprężystości, wskaźnik wytrzymałości przekroju względem osi y-y [cm³]
W_pl,z– moduł plastyczności, wskaźnik oporu plastycznego względem osi y-y [cm³]
i_z – promień bezwładności względem osi z-z, [cm]
I_t – moment bezwładności przekroju przy skręcaniu, [cm³]
I_w – wycinkowy moment bezwładności, [cm⁶]
y_m – odległość od środka ścinania [cm]
y_s – odległość od środka ciężkości [cm]

Zastrzeżenie.
Prezentowane dane nie są i nie mogą być traktowane jako kopia jakichkolwiek norm, dlatego też mogą być stosowane wyłącznie w celach dydaktycznych. W przypadku projektowania rzeczywistych urządzeń technicznych konieczne jest uwzględnienie aktualnych norm polskich i europejskich, dostępnych w PKN.
