Wyznaczenie otuliny zbrojenia rygla
Spis treści
Wyznaczenie grubości betonu chroniącego zbrojenie rygla przed skorodowaniem. W tym materiale zostanie obliczona otulina zbrojenia rygla, a dokładniej jej potrzebną długość.
Otulina zbrojenia rygla

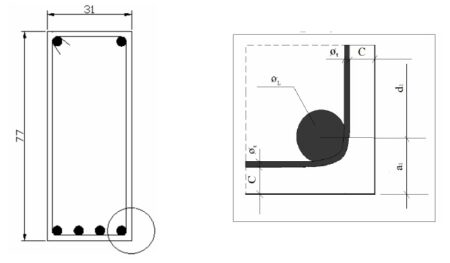

Grubość otuliny zbrojenia w kursie żelbet 2 dopieraliśmy już kilkukrotnie, a więc nie powinno stworzyć to zadanie większych problemów. Poniżej widoczny przekrój rygla wraz z wymiarami oraz szczegółem otuliny zbrojenia.
Wyznaczenie otuliny
c = cmin + Δc
Otulina ze względu na przyczepność
Cmin,b = 12mm , ponieważ ∅ kruszywa jest mniejsza niż 32mm
Otulina ze względu na trwałość stali zbrojeniowej
Cmin,dur = 15mm , dla klasy konstrukcji S4
Odchyłka ΔCdev
ΔCdev = 5-10mm. Przyjęto ΔCdev = 5mm , przy założeniu że podczas betonowania zbrojenie nie ulegnie przesunięciu
Ostatecznie przyjęcie otuliny
{c_{\max }} = \{ 20mm;10mm;\emptyset 20\} = 20,00mm
{c_{\max }} = 20,00mm
Wysokość użyteczna przekroju
Obliczymy przy okazji wysokość użyteczna przekroju, jaka pozostała nam do zazbrojenia po objęciu grubości otuliny. Zobaczmy.
{d_1} = h - C - \frac{{{\emptyset _L}}}{2} - {\emptyset _s}
Rozkład momentów zginających, model obliczeniowy (schemat statyczny) oraz oddziaływanie sił zewnętrznych powodują, że musimy przeprowadzić wymiarowanie zbrojenia kilka razy, czyli w przęśle AB i BC oraz nad każdą z podpór, czyli na ścianach w osi A i C oraz nad słupem w osi B.
