Metoda sił – przykład

W tym poradniku rozwiążemy układ statycznie niewyznaczalny metodą sił. Jest to poniekąd uzupełnienie poradnika metoda sił – algorytm, ponieważ w tamtym poradniku była sucha teoria. Tutaj rozwiążemy przykładowe zadanie, jakie możecie dostać podczas kolokwium lub egzaminu.

Zadanie.
Wyznaczyć rozkład sił wewnętrznych M, T, N w układzie statycznie niewyznaczalnym metodą sił.

1. Układ rzeczywisty.

2. Obliczenie stopnia statycznej niewyznaczalności.
DSI = 3(A) + 2(D) - 3 * 1 = 5 - 3 = 2DSI = 2

3. Budowa układu podstawowego.
Odrzucamy obie więzi w punkcie D.

4. Ułożenie układu równań kanonicznych.
\left\{\begin{matrix} &0=\delta _{1P}+\delta _{11}*X_{1}+\delta _{12}*X_{2} \\ &0=\delta _{2P}+\delta _{21}*X_{1}+\delta _{22}*X_{2} \end{matrix}\right.

5. Wyznaczenie przemieszczeń ze wzorów Maxwella – Mohra (pomijamy wpływ T i N, ponieważ ich wpływ na przemieszczenia jest nieznaczny).
\delta _{ij}=\int \frac{M_{i}*M_{i}}{EJ}\, ds              \delta _{ip}=\int \frac{M_{i}*M_{p}}{EJ}\, ds
5.1 Wykresy sił wewnętrznych od obciążenia hiperstatycznej X1 = 1.
Stan X1
5.2 Wykresy sił wewnętrznych od obciążenia hiperstatycznego X2 = 1.
Stan X2

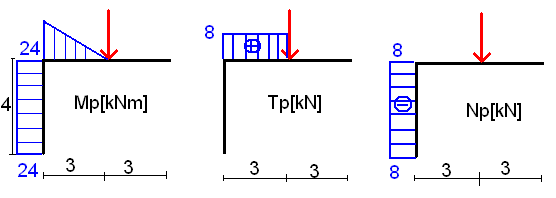

5.3 Wykresy sił wewnętrznych od oddziaływania zewnętrznego P.
Stan P


5.4 Obliczenie przemieszczeń δij: (nie będę przemnażał tutaj wykresów przez siebie, ponieważ to już umiemy, jeśli jednak nie wiesz o co chodzi, zapraszam do lektury: obliczanie przemieszczeń).

\delta _{11} = 0,0107  (mnożymy wykresy stanu X1)
\delta _{12} = \delta _{21} = 0,024 (mnożenie stanu X1 przez X2)
\delta _{22} = 0,108 (mnożymy wykresy stanu X2)

5.5 Obliczenie przemieszczeń δip:

\delta _{1p} = -0,096 (mnożenie stanu X1 przez stan P)
\delta _{2p} = -0,378  (mnożenie stanu X2 przez stan P)

6. Rozwiązanie układu równań kanonicznych.

\left\{\begin{matrix} 0,0107 * X_{1} + 0,024 * X_{2} = 0,096 & \\ 0,0240 * X_{1} + 0,108 * X_{2} = 0,378 & \end{matrix}\right.
X_{1} = 2,25kN \: \: \: \: \: \: \: X_{2} = 3,00 kN

7. Wyznaczenie wykresu sił wewnętrznych w układzie rzeczywistym ze wzorów superpozycyjnych.

7.1. Moment zginający
M = M_{P} + M_{i} * X_{i}
M_{ab} = -24,00+4,00*2,25+6,00*3,00=3kNm
M_{ba} = -24,00+0,00*2,25+6,00*3,00=-6,00kNm
M_{bc} = -24,00+0,00+6,00*3,00=-6,00kNm
M_{cb} = 0,00+0,00+3,00*3,00=9,00kNm
M_{cd} = 0,00+0,00+3,00*3,00=9,00kNm
M_{cd} = 0,00+0,00+0,00=0,00kNm

7.2. Siły tnące
T = T_{P} + T_{i} * X_{i}
T_{ab} = 0,00 + 0,00-1,00 *2,25=-2,25kN
T_{ba} = 0,00 + 0,00-1,00 *2,25=-2,25kN
T_{bc} = 8,00-1,00*3,00=5,00kN
T_{cb} = 8,00-1,00*3,00=5,00kN
T_{cd} = -1,00*3,00=-3,00kN
T_{dc} = -1,00*3,00=-3,00kN

7.3. Siły normalne
N = N_{P} + N_{i} * X_{i}
N_{ab} = -8,00+1,00*3,00=-5,00kN
N_{ba} = -8,00+1,00*3,00=-5,00kN
N_{bc} = 0,00+0,00-1,00*2,25=-2,25kN
N_{cb} = 0,00+0,00-1,00*2,25=-2,25kN
N_{cd} = -2,25kN
N_{dc} = -2,25kN

8. Wyznaczenie reakcji podporowych z wykresów sił zewnętrznych.
Sprawdzenie warunków równowagi:

\Sigma P_{X} = H_{a} - H_{d} = 0,00 kN - ok!
\Sigma P_{Y} = V_{a} - P + V_{d} = 0,00kN - ok!
\Sigma M_{a} = M_{a} + P * 3,00 - H_{d} * 4,00 - V_{d} * 6,00 = 0,00 kNm - ok!

9. Sprawdzenie statyczne poprawności rozwiązania w węzłach(węzeł B).Wszystkie siły się równoważą. Sprawdzenie statyczne jest poprawne!

10. Sprawdzenie kinematyczne.
Należy wyznaczyć przemieszczenie przekroju w układzie rzeczywistym w punkcie, którego wartość znamy, np. z więzi podporowych. Wiemy, że musi na podporze wyjść przemieszczenie równe zero, gdy przemieszczenie takie nam wyjdzie, to znaczy, że obliczyliśmy zadanie poprawnie.
