Metoda przemieszczeń – algorytm + przykład

przez mgr inż. Piotr Buzała · Opublikowane 1 kwietnia 2015 · Zaktualizowane 1 marca 2023

Spis treści

Metoda przemieszczeń przykład i algorytm obliczania. Mam nadzieję, że przeczytałeś/aś poradnik metoda przemieszczeń – wstęp. Metoda przemieszczeń przykład, poradników z tą metodą nie będę rozdzielał na algorytm oraz przykład, co pozwoli mi łatwiej przedstawić mechanizm działania metody przemieszczeń oraz teorię dotyczącą metody przemieszczeń.

Metoda przemieszczeń przykład

Zadanie.
Sporządzić wykresy sił wewnętrznych schematu statycznie niewyznaczalnego metodą przemieszczeń, mając dane i schemat widniejący poniżej.

Układ rzeczywisty

Dane:
$EJ1=1870kNm^{2}$
$EJ2=2900kNm^{2}$
$q=10kN/m$
$M=16kNm$
$P=10kN$

SKN

Wyznaczenie stopnia kinematycznej niewyznaczalności układu (SKN)
$SKN = \Sigma \varphi + \Sigma \psi$ ∑φ – łączna liczba nieznanych obrotów węzłów sztywnych(liczba węzłów sztywnych). W tym przykładzie ∑φ = 1, a jest to węzeł “3”.
Węzeł sztywny łączny minimum dwa pręty statycznie niewyznaczalne.
∑ψ – łączna liczba nieznanych, niezależnych przesuwów węzłów sztywnych, równych stopniu kinematycznej zmienności układu przegubowego.

Układ przegubowy

$\Sigma \psi = 3 * t - w = 3 * 3 - (2(w.1) + 2(w.2)) + 2(w.3) + 2(w.4)) = 9 - 8 = 1$ $SKN = 1 + 1 = 2$ Układ jest dwukrotnie kinematycznie niewyznaczalny, nieznany jest obrót węzła 3 – φ₃ = Z₁ oraz nieznany jest przesuw węzła 3 – ψ₃ = Z₂

Układ podstawowy

Układ podstawowy i równanie kanoniczne.

Układ podstawowy musi być kinematycznie wyznaczalny, tzn. muszą być znane obroty i przesunięcia wszystkich węzłów sztywnych. Tworzymy go, dodając na kierunkach nieznanych obrotów więzi fikcyjne.
1 – blokowanie obrotu,
2 – blokowanie przesuwu.
Założenie:
$\Delta l = 0 -> \Delta l23 = 0$ – czyli pomijamy zmiany na długości. Pisałem o tym we wstępie do metody przemieszczeń.
Równanie kanoniczne.
$\left\{\begin{matrix}k11 * Z1 + k12 * Z2 + k1p = 0 & \\ k21 * Z1 + k22 * Z2 + k2p = 0 & \end{matrix}\right.$ $k_{ij}$ – reakcja od uogólnionego przemieszczenia więzi;
$k_{ip}$ – reakcja od oddziaływania zewnętrznego(siła, temperatura, osiadanie);

Obliczenie reakcji

Obliczenie reakcji “k_ij” w więziach fikcyjnych.

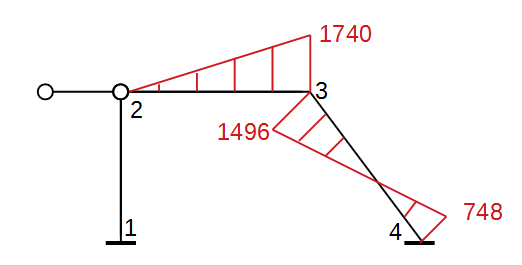

a) Stan odkształceń $Z1 = \varphi 3 = 1$ – momenty przywęzłowe(na końcach wyciętych prętów) ze wzorów transformacyjnych.
b) Stan odkształceń Z2 = ψ3 = 1 – obliczenia kątów obrotu cięciw z równań łańcucha kinematycznego i zależności trygonometrycznych.

V_k i U_k– przemieszczenie poziome i pionowe końcowego węzła łańcucha, wielkości te muszą być znane!
V_o i U_o – przemieszczenia poziome i pionowe początkowego węzła łańcucha, wielkości te muszą być znane!

Łańcuch kinematyczny

Aby ułożyć poprawny łańcuch kinematyczny należy rozumieć co dwa powyższe wzory znaczą oraz z czego się składają. Zacznijmy od strony lewej. $-\Sigma L_{ij}^{x} * \psi _{ij} (...)$
Jest to suma wszystkich przemieszczeń prętów mnożonych przez długość danego pręta, które znajdują się w granicach przyjętego łańcucha kinematycznego. Dla łańcucha kinematycznego 1-2-3-4 uwzględniamy trzy pręty.
Prawa strona. $(...)U_{k} - U_{o}$
Tutaj sprawa jest o wiele prostsza, ponieważ muszą być to znane przemieszczenia w węźle końcowym i początkowym przyjętego łańcuch kinematycznego. Czyli w miejsce tych symboli może pojawić jedynie zero lub jedynka.

Jak więc układać takie łańcuchy kinematyczne? Na co zwracać uwagę?
Najważniejszym elementem jest dobór takiego węzła początkowego i końcowego, który nie ulega przemieszczeniu lub ulega przemieszczeniu, które sami zadaliśmy i je znamy, więc jest to jeden.
Dodatkowo należy tak układać łańcuch, aby nie było za dużo niewiadomych po stronie lewej, a najlepiej aby było tylko jedno niewiadome, szukane $\psi$ .

Wróćmy do zadania. Na przyjętym przykładzie pokażę, jak używać łańcucha kinematycznego.

Łańcuch 1 – 2 – 3 – 4(cała rama)

po X: $-(L_{12}^{y} * \psi _{12} + L_{23}^{y} * \psi _{23} - L_{34}^{y} * \psi _{34} )= V_{k} - V_{o}$ po X: $-(4,00 * \psi _{12} - 0,00 * \psi 23 - 4,00 * \psi 34) = 0 - 0$
po X: $-4,00 * \psi _{12} + 4,00 * \psi 34 = 0 - 0$ – dwie niewiadome.

po Y: $-(L_{12}^{x} * \psi _{12} + L_{23}^{x} * \psi _{23} + L_{34}^{x} * \psi _{34}) = U_{k} - U_{o}$ po Y: $-(0,00 * \psi _{12} + 5,00 * \psi _{23} +3,00 * \psi _{34}) = U_{k} - U_{o}$
po Y: $-5,00* \psi 23 - 3,00 * \psi 34 = 0 - 0$ – ponownie dwie niewiadome.

Ułóżmy inny łańcuch kinematyczny, tak byśmy mogli obliczyć jakiekolwiek przemieszczenie ψ.
Łańcuch 1 – 2

Jak widzimy długość łańcucha nie jest ważna, ważne jest abyśmy znali przemieszczenia węzłów na początku i końcu przyjętego łańcucha.

Po X:    $-(L_{12}^{}y*\psi _{12})=1-0$
Po X:    $-(4,00*\psi _{12})=1-0$
Po X:    $\psi _{12}=-\frac{1}{4}=-0,25$ – znamy pierwsze przemieszczenie

Tutaj jeszcze szybkie wtrącenie. Proszę zauważyć, że w takiej sytuacji możemy skorzystać po prostu z funkcji trygonometrycznych, ponieważ powstaje nam tutaj trójkąt o wysokości 4,00 m i podstawie 1,00 m. Co daje nam taki sam wynik.

Teraz wracając do łańcucha kinematycznego 1-2-3-4 i podstawiając pod $\psi _{12}$ wartość obliczonego przemieszczenia, jesteśmy w stanie poznać dwa pozostałe.

po X: $-4,00 * \psi _{12} + 4,00 * \psi 34 = 0 - 0$
po X: $-4,00 * (-\frac{1}{4}) + 4,00 * \psi 34 = 0 - 0$
po X: $\psi 34 = -\frac{1}{4}$

po Y: $-5,00* \psi 23 - 3,00 * \psi 34 = 0 - 0$
po Y: $-5,00* \psi 23 - 3,00 * (-\frac{1}{4}) = 0 - 0$
po Y: $\psi _{23}= \frac{3}{20}$

Znamy już wszystkie przemieszczenia, ich wartości prezentują się następująco.

$\psi _{12} = -\frac{1}{4}$

$\psi _{23} = \frac{3}{20}$

$\psi _{34} = -\frac{1}{4}$

Teraz korzystając ze wzorów transformacyjnych obliczamy momenty przywęzłowe na końcach wyciętych prętów.

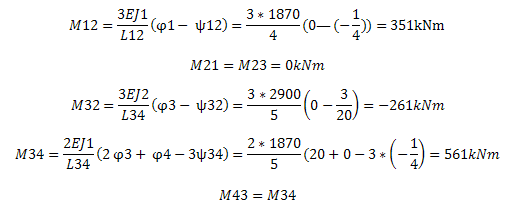

c) Momenty przywęzłowe na końcach wyciętych prętów ze wzoru transformacyjnego

d) Reakcja k₁₁

e) Reakcja K₁₂ = K₂₁
K₁₂ = K₂₁ – z warunku równowagi wyciętego węzła “3” obciążonego momentami przywęzłowymi.

$\Sigma M = 0$
$k_{12} - M_{34} + M_{32} = 0$
$k_{12} = 561 - 261$
$k_{12} = 300$

f) Reakcja K₂₂
K₂₂ – zakładamy, że reakcja k22 musi wyjść dodatnia.

Równanie pracy wirtualnej:
$k_{22} * U + M_{12} * \psi _{12} - M_{32} * \psi _{23} + M_{34} * \psi _{34} + M_{43} * \psi _{34}=0$
$k_{22} * 1 = 351 * (\frac{1}4{}) + 261 * (\frac{3}{20}) + 561 * (\frac{1}{4}) + 561 * \frac{1}{4}$
$k_{22} = 407,30$

Obliczenie reakcji “k_ip” w więziach fikcyjnych.
a) Stan P – momenty przywęzłowe(na końcach wyciętych prętów).

$M_{12} = M_{34} = M_{43} = 0$ (pręty nie obciążone)
$M_{21} = M_{12}$ (przegub)
$M_{32} = \frac{(q * L_{23}^{2})}{8}= \frac{(10 * 5^{2})}{8} = 31,25 kNm$

b) Reakcja K_1p
K_1p – z warunku równowagi wyciętego węzła “3” obciążonego momentami przywęzłowymi z wykresu Mp oraz momentem zewnętrznym przyłożonym w tym węźle
$\Sigma M = 0$
$-k_{1p} -16,00kNm+31,25kNm=0$
$k_{1p} = 15,25kNm$

c) Reakcja K_2p
Obliczamy jak K₂₂, uwzględniając pracę sił skupionych zewnętrznych przyłożonych w węzłach.
Łańcuch kinematyczny

$\delta a = \psi 23 * \frac{L_{23}}{2} = \frac{3}{20} * 2,50 = \frac{15}{40}$
$\delta p = \psi_{34} * L_{34}^{y} = \frac{1}{4} * 4 = 1$
Pamiętajmy, że praca obciążenia ciągłego jest równa pracy siły wypadkowej Q!
Równanie pracy wirtualnej:
$k_{2p} * u + Q * \delta _{p} + M_{32} * \psi _{23} - P * \delta_{p} = 0$
$k_{2p} * 1,00 = -50,00 * \frac{15}{40} - 31,25 * \frac{3}{20} + 10,00 * 1,00$
$k_{2p} = - 13.44kN$

Uklad równań kanonicznych

Rozwiązanie układu równań kanonicznych.
Obliczenie rzeczywistych przemieszczeń węzła “3”.
$\left\{\begin{matrix} 32,36 * Z_{1} + 300,00 * Z_{2} + 15,25 = 0 & \\ 300,00 * Z_{1} + 407,30 * Z_{2} - 13,44 = 0 & \end{matrix}\right.$
$Z_{1} = - 0,008341 [rad] \varphi 3$ – obrót
$Z_{2} = 0,03913 [m] \psi 3$ – przesuw

Wykresy sił wewnętrznych

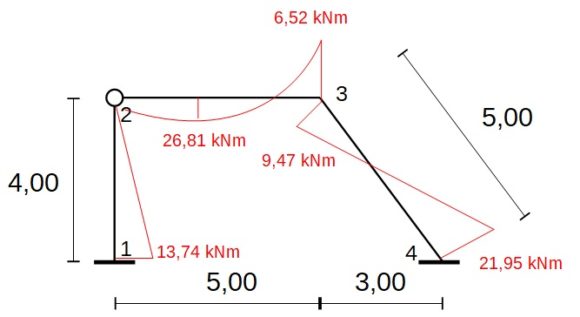

Wykres momentów zginających w układzie rzeczywistym ze wzoru superpozycji.
$M = M_{1} * Z_{1} + M_{2} * Z_{2} + M_{P}$

$M_{12}=0,00*(-0,008341)+351,00*(0,03913) + 0,000=13,74kNm$ $M_{21}=M_{23}=0,00*(-0,008341)+0,00*(0,03913) + 0,000=0,00 kNm$ $M_{32}=1740*(-0,008341)-261,00*(0,03913) +31,25 = 6,52 kNm$ $M_{34}=1496*(-0,008341)+561,00*(0,03913) + 0,000= 9,47 kNm$ $M_{43}=0,00*(-0,008341)+561,00*(0,03913) + 0,000= 21,95kNm$

Wykres sił poprzecznych(tnących) z warunków równowagi wyciętych prętów, obciążonych na końcach momentami z wykresu “M” i obciążeniem przęsłowym.
Wycinamy poszczególne pręty i obliczamy siły tnące.

Wykres sił normalnych(osiowych) z warunków równowagi wyciętych węzłów obciążonymi siłami z wykresu “T” oraz siłami skupionymi zewnętrznymi przyłożonymi w tych węzłach.
Mając siły tnące wycinamy węzły i obliczamy siły normalne.

Uwaga! Ze względu na przejrzystość poradnika pozostałe punkty zostały opisane w osobnym poradniku, poniżej znajduje się jedynie przedstawiony algorytm.

Sprawdzenie kinematyczne

Sprawdzenie statyczne

Sprawdzenie komputerowe

Oczywiście sprawdzenie komputerowe jest najefektywniejszym ze sposobów i najszybsze.

To byłoby na tyle. Mam nadzieję, że powyższy przykład pomoże zrozumieć Państwu na czym polega metoda przemieszczeń. Tak jak napisałem wcześniej, metoda przemieszczeń jest na oko dwa razy trudniejsza, niż metoda sił, którą opisałem we wcześniejszych poradnikach, dlatego również potrzeba dwa razy więcej przerobionych przykładów, aby dobrze nauczyć się tej metody.
